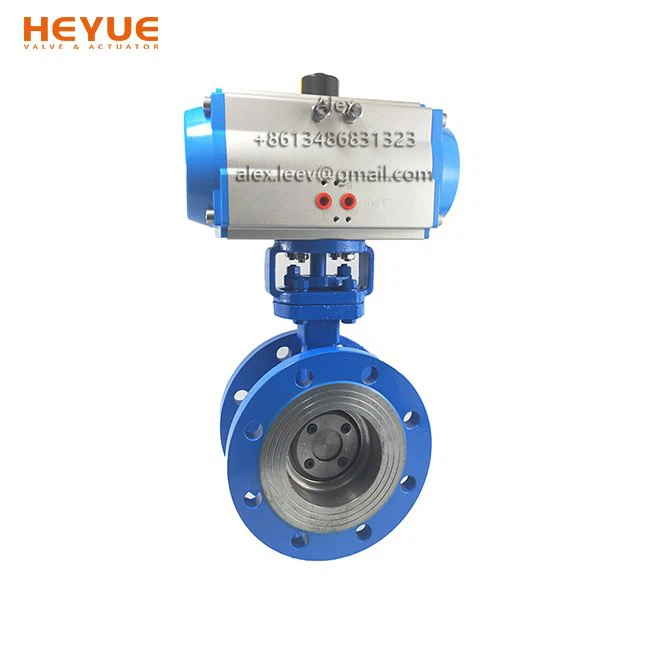

Supapă fluture triplă excentrică pneumatică

HEYUE a avansat pneumatic triplu excentric din metal-la-supapă fluture metal - o descoperire în tehnologia de-înaltă performanță de control al debitului. Proiectată pentru aplicații critice în care fiabilitatea și precizia contează cel mai mult, această supapă reprezintă vârful tehnologiei de etanșare și excelență operațională.

Design triplu excentric:Încorporează excentricități axiale, radiale și unghiulare pentru a obține o funcționare-fără frecare și etanșare bidirecțională cu scurgeri zero-, fără a compromite performanța.

I. Sectoare industriale

Industria energetică (energie termică, energie nucleară):

Sisteme principale de abur, sisteme de alimentare cu apă, sisteme de apă de răcire, sisteme de desulfurare a gazelor arse (FGD).

Presiune ridicată, temperatură ridicată (până la 600 de grade și peste), fiabilitate ridicată. Supape fluture cu compensare triplă utilizate pentru a înlocui supapele tradiționale și supapele cu glob, reducând întreținerea și permițând automatizarea.



Petrochimie și rafinare

Conducte de proces (cracare catalitică, hidrocracare), transport de petrol și gaze, intrări și ieșiri ale rezervoarelor de stocare, sisteme de ardere, uleiuri la temperatură înaltă-și materii prime chimice.

Rezistență la coroziune, rezistență la temperaturi ridicate, siguranță la incendiu (deseori echipată cu design sigur la foc{0}), etanșare strictă. Este alegerea preferată pentru conductele critice de-temperatură înaltă și de înaltă-presiune din fabrică.



Metalurgie și oțel

Gaz de furnal (BFG), gaz de cuptor de cocs (COG), gaz de convertizor (LDG) și alte sisteme de recuperare și transport a gazelor, sisteme de furnal cald, cazane de căldură reziduală.

Rezistență la praf, rezistență la gaze corozive, scurgeri zero pentru a asigura siguranță, funcționare de înaltă{0}frecvență.



Inginerie marină și offshore

Sisteme de răcire cu apă de mare din camera mașinilor navei, sisteme de apă de balast, sisteme de manipulare a mărfurilor transportatoare de gaz natural lichefiat (GNL), conducte de procesare a platformei offshore.

Fiabilitate ridicată, rezistență la coroziune în apă de mare, structură compactă, conformitate cu specificațiile societății de clasificare (de exemplu, DNV, ABS, LR).



II. Condiții critice de funcționare și aplicații speciale

Condiții de temperatură ridicată și presiune ridicată

Medii tipice: abur supraîncălzit, ulei fierbinte, gaze la temperatură înaltă{0}.

Structura de etanșare de metal-la-metal cu triplu decalaj fluture depășește complet deficiențele supapelor fluture-sigilate tradiționale din cauciuc în ceea ce privește rezistența-la temperatură ridicată.



Medii corozive și periculoase

Medii tipice: acizi, alcaline, soluții de sare, petrol și gaze, substanțe chimice toxice și nocive.

Scaunul supapei fluture cu decalaj triplu și suprafețele de etanșare a discurilor pot fi acoperite cu diferite grade de aliaje rezistente la coroziune{0}}(cum ar fi SS316, Hastelloy, Monel) pentru a asigura siguranță.



Aplicații care necesită oprire strictă-

Scenarii tipice: Măsurarea materialelor, procesarea loturilor, sisteme de blocare de siguranță (ESD), izolarea procesului.

Designul suprafeței de etanșare triplu excentric + conic asigură scurgeri zero bidirecționale, îndeplinind cerințe stricte de izolare a procesului. Sisteme automate care necesită acțiune rapidă



Scenarii tipice: Oprire de urgență (ESD), control al automatizării procesului, stații de operare la distanță.

Actuatoarele pneumatice pentru supapa fluture cu decalaj triplu (disponibile cu retur cu arc simplu-acțiune sau cu dublă-acțiune) oferă forță de antrenare rapidă și fiabilă și sunt ușor de integrat cu sistemele DCS/PLC, realizând deschiderea și închiderea în câteva secunde.



III.Considerații de comparație și selecție

În comparație cu supapele fluture obișnuite (utilizate în sistemele de apă cu presiune joasă-) și supapele fluture cu dublu{-decalaj-de înaltă performanță (utilizate pentru apă și apă uzată), supapele fluture cu triple-decalaj sunt poziționate ca supape industriale-de înaltă calitate. Acestea ar trebui să aibă prioritate în următoarele situații:

Temperatura medie este constant > 200 de grade.

Sunt necesare etanșare metal-pe-metal și zero scurgeri.

Presiune nominală de operare ridicată (de exemplu, ANSI 150# sau mai mare).

Mediul este corosiv sau abraziv.

Integrarea cu un sistem de control automat este necesară pentru o reglare rapidă sau precisă.
