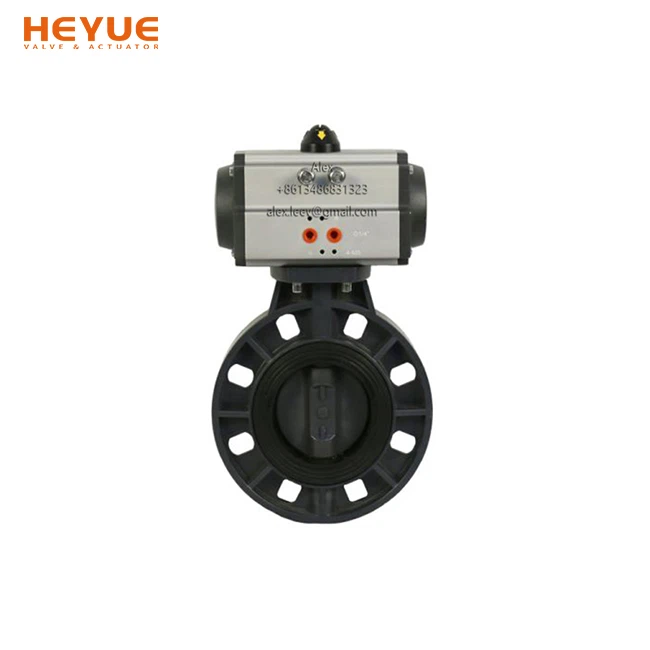

Supapă fluture PVC pneumatică
A. Supapa fluture din PVC pneumatic combină beneficiile acționării pneumatice cu versatilitatea materialului PVC.
B. Cu designul său compact și performanța fiabilă, această supapă este potrivită pentru diverse aplicații industriale.
C. Supapa oferă control precis, rezistență chimică excelentă și instalare și întreținere ușoară.
Descriere
valvă fluture PVC pneumatică Introducere:
Supapele fluture Heyue Pneumatic PVC sunt componente esențiale în sistemele industriale care necesită un control fiabil al debitului. Aceste supape oferă o soluție versatilă și eficientă pentru diverse aplicații, datorită designului și funcționalității lor unice.
Caracteristici cheie:
Control precis al debitului:Supapa fluture pneumatică din PVC permite un control precis al fluxului de fluid, permițând operatorilor să regleze procesul cu acuratețe și eficiență.
Rezistenta chimica:Materialul PVC utilizat în construcția supapelor oferă o rezistență excelentă la o gamă largă de substanțe chimice, făcându-l potrivit pentru manipularea fluidelor și mediilor corozive.
Instalare ușoară:Designul ușor și compact al supapei îl face ușor de instalat în sisteme noi sau de modernizare în cele existente. Procesul său de instalare simplificat economisește timp și efort în timpul instalării.
Întreținere redusă:Supapele din PVC necesită întreținere minimă datorită proprietăților lor durabile și rezistente la{0}}coroziune. Acest lucru reduce timpul de nefuncționare și costurile de întreținere în operațiunile industriale.
Parametrii supapei fluture din PVC:
1). Diametru nominal: DN50-200
2). Interval de presiune: 0-1.0MPa
3). Temperatura medie: -10°C+180°C
4). Temperatura ambiantă: -10°C+60°C
5). Material caroserie: UPVC, CPVC, PVDF, PPH
6). Etanșare: NBR, EPDM, FPM
7). Corp actuator: aliaj de aluminiu
8). Presiune de control: 3-8 bar
9). Funcție de control: dublă acțiune, simplă acțiune
10). Mediu aplicabil: apă, gaz, ulei, acid, alcali etc.
|
Media aplicabile: |
Apă, ulei, gaz, acid azotic, acid acetic |
|
Certificare: |
CE/API/DNV/FDA/ISO9001-2008 |
|
Testare eșantion: |
O mostră gratuită (sub 10 USD), Freight Collect |
|
Ambalare: |
Pungă de plastic, cutie de carton și placaj/Conform cerințelor clienților. |
|
Plată: |
T/T, L/C, D/P, Western Union, Paypal |
|
Port: |
NINGBO/SHANGHAI, Solicitarea clienților |
|
Timpul de livrare: |
În termen de 35 de zile după primirea plății depozitului T/T |
|
Termenul de livrare: |
FOB/CNF/CIF, Solicitarea Clientilor |
Aplicatii:
Tratarea apei și a apelor uzate:Aceste supape sunt utilizate pe scară largă în stațiile de tratare a apei, sistemele de canalizare și instalațiile de tratare a apelor uzate pentru reglarea fluxului de apă, substanțe chimice și efluenți.
Prelucrare chimică:Rezistența chimică excelentă a PVC-ului face ca supapa să fie potrivită pentru aplicații de prelucrare chimică, cum ar fi manipularea acizilor, alcalinelor și a altor substanțe corozive.
Sisteme HVAC:Supapele fluture pneumatice din PVC joacă un rol crucial în sistemele de încălzire, ventilație și aer condiționat (HVAC), permițând controlul precis asupra fluxului de aer, apă sau alte fluide.
Fabricație industrială:De la producția de alimente și băuturi până la fabricarea farmaceutică, supapele pneumatice fluture sunt utilizate pentru a controla fluxul diferitelor fluide și gaze în procesele industriale.
Instalarea și întreținerea supapei butterlfy PVC cu actuator pneumatic:
Instalarea și întreținerea unei supape fluture din PVC este un proces simplu care necesită câțiva pași esențiali:
Poziționare și aliniere:Poziționați corect supapa în conductă și asigurați-vă că este aliniată corect cu direcția de curgere.
Montare și conectare:Montați în siguranță supapa folosind elementele de fixare corespunzătoare și conectați-o la sistemul de conducte din jur.
Instalare actuator:Instalați actuatorul pneumatic, care asigură automatizarea și controlul supapei, asigurând alinierea și conectarea corespunzătoare.
Testare și calibrare: După instalare, efectuați o testare amănunțită pentru a vă asigura că supapa funcționează fără probleme și pentru a calibra actuatorul pentru o performanță optimă.
 |
NU. | Parte | Buc | Materiale |
| 1 | Corp | 1 | PVC (Standard) | |
| PP (Opțional) | ||||
| PVDF (Opțional) | ||||
| 2 | Disc | 1 | PVC (Standard) | |
| PP (Opțional) | ||||
| PVDF (Opțional) | ||||
| 3 | Scaun | 1 | EPDM | |
| 5 | Inel de stabilizare | 2 | 304SS | |
| 6 | Inel O-arborele | 1 | EPDM | |
| 7 | Arbore | 1 | Oțel/304SS Opțional | |
| 8 | Reținere a arborelui | 1 | Oțel/304SS Opțional | |
| 10 | Pârghie de mână | 1 | ABS | |
| 11 | Trigger | 1 | ABS | |
| 12 | Primăvară | 1 | 304SS | |
| 13 | Pin | 1 | 304SS | |
| 14 | Poziționați placa de blocare | 1 | PVC | |
| 15 | Capac de farfurie | 4 | PVC | |
| 16 | Șurub de placă | 4 | 304SS | |
| 17 | Șurub manetă manuală | 1 | 304SS | |
| 18 | Capac pârghie de mână | 1 | ABS | |
| 19 | Șurub de reținere a arborelui | 2 | 304SS |
|
Dimensiune |
H1 |
H |
C |
n |
e |
D |
h |
B |
M |
d1 |
T |
d2 |
d |
|
2" |
79 |
87 |
123 |
4 |
20 |
54 |
27 |
11 |
70 |
8.5 |
50 |
7 |
25 |
|
2 1/2'' |
90 |
96 |
143 |
4 |
21 |
67 |
27 |
11 |
70 |
8.5 |
50 |
7 |
27 |
|
3" |
96 |
114 |
157 |
4 |
21 |
83 |
28 |
11 |
70 |
8.5 |
50 |
7 |
24 |
|
4" |
110 |
127 |
186 |
8 |
21 |
101 |
28 |
14 |
70 |
8.5 |
50 |
7 |
30 |
|
5" |
127 |
157 |
213 |
8 |
24 |
127 |
31 |
17 |
102 |
11 |
70 |
8.5 |
28 |
|
6" |
145 |
170 |
240 |
8 |
24 |
152 |
32 |
17 |
102 |
11 |
70 |
8.5 |
29 |
|
8" |
172 |
213 |
296 |
8 |
24 |
200 |
34 |
17 |
102 |
11 |
70 |
8.5 |
30 |
