Selectarea dimensiunii adecvate a unei supape fluture pneumatice este o decizie critică care poate avea un impact semnificativ asupra eficienței, siguranței și performanței generale a sistemului dumneavoastră de control al fluidelor. La compania noastră, înțelegem importanța de a face acest lucru corect ca furnizor de încredere de supape fluture pneumatice. Cu ani de experiență în industrie, am asistat direct la consecințele dimensionării necorespunzătoare a supapelor, variind de la eficiența redusă a debitului până la defecțiuni ale sistemului. În această postare pe blog, vom împărtăși informații valoroase și considerații esențiale pentru a vă ajuta să luați o decizie în cunoștință de cauză atunci când alegeți dimensiunea potrivită pentru supapa dvs. pneumatică fluture.
Înțelegerea elementelor de bază ale supapelor pneumatice fluture
Înainte de a aborda procesul de dimensionare, este esențial să aveți o înțelegere solidă a supapelor fluture pneumatice. Aceste supape sunt utilizate în mod obișnuit într-o gamă largă de industrii, inclusiv procesarea chimică, alimente și băuturi, produse farmaceutice și tratarea apei. Ele constau dintr-un disc care se rotește pe un arbore în interiorul unei țevi pentru a controla fluxul de fluid. Actuatorul pneumatic este responsabil pentru deschiderea și închiderea supapei, oferind un control precis asupra debitului.
Vanele pneumatice fluture oferă mai multe avantaje, cum ar fi timpii rapidi de deschidere și închidere, design simplu și cerințe reduse de întreținere. Ele sunt, de asemenea, potrivite atât pentru aplicații de pornire/oprire, cât și de accelerare, făcându-le o alegere versatilă pentru diverse nevoi de control al fluidelor.
Factori de luat în considerare atunci când alegeți dimensiunea supapei
Mai mulți factori intră în joc atunci când se determină dimensiunea adecvată a unei supape fluture pneumatice. Să aruncăm o privire mai atentă asupra fiecăruia dintre acești factori:
Debitul
Debitul este unul dintre cei mai critici factori de luat în considerare la dimensionarea unei supape fluture pneumatice. Se referă la volumul de fluid care trece prin supapă pe unitatea de timp. Pentru a calcula cu precizie debitul necesar, trebuie să cunoașteți diametrul conductei, viteza fluidului și cerințele specifice aplicației.
O supapă prea mică poate restricționa debitul, ceea ce duce la o eficiență redusă a sistemului și la creșterea consumului de energie. Pe de altă parte, o supapă prea mare poate duce la un control slab și instabilitate. Prin urmare, este esențial să selectați o dimensiune de supapă care să poată face față debitului necesar fără a provoca scăderi semnificative de presiune.
Căderea de presiune
Căderea de presiune este un alt aspect crucial atunci când se dimensionează o supapă fluture pneumatică. Se referă la diferența de presiune dintre intrarea și ieșirea supapei. O cădere semnificativă de presiune poate indica faptul că supapa este prea mică sau că există o obstrucție în sistem.
Pentru a minimiza căderea de presiune, este important să selectați o supapă cu o rezistență scăzută la debit. Acest lucru se poate realiza prin alegerea unei supape cu un diametru mai mare sau a unui design care reduce turbulența și frecarea. În plus, este important să vă asigurați că supapa este instalată corect și că sistemul de conducte este proiectat pentru a minimiza pierderile de presiune.
Condiții de funcționare
Condițiile de funcționare ale sistemului dumneavoastră de control al fluidului pot avea, de asemenea, un impact semnificativ asupra selecției dimensiunii supapei. Trebuie luați în considerare factori precum temperatura, presiunea și tipul de fluid manipulat.
De exemplu, dacă fluidul este foarte vâscos sau conține particule solide, poate fi necesară o dimensiune mai mare a supapei pentru a preveni înfundarea și pentru a asigura un flux adecvat. În mod similar, dacă presiunea de funcționare este mare, poate fi necesară o supapă cu o construcție mai puternică și o presiune mai mare.
Dimensiunea conductei
Dimensiunea conductei în care va fi instalată supapa este un alt factor important de luat în considerare. Dimensiunea supapei trebuie să fie compatibilă cu dimensiunea țevii pentru a asigura o potrivire adecvată și pentru a minimiza scurgerile.
În general, se recomandă să selectați o supapă cu aceeași dimensiune nominală ca și conducta. Cu toate acestea, în unele cazuri, poate fi necesară utilizarea unei supape cu o dimensiune diferită, mai ales dacă există cerințe specifice de debit sau limitări de spațiu.
Calcule de dimensionare
După ce ați luat în considerare toți factorii relevanți, puteți continua cu calculele de dimensionare. Există mai multe metode disponibile pentru dimensionarea supapelor fluture pneumatice, inclusiv utilizarea coeficienților de debit (Cv) și calculul căderii de presiune.
Coeficientul de curgere (Cv)
Coeficientul de curgere (Cv) este o măsură a capacității supapei de a trece fluidul. Reprezintă numărul de galoane SUA pe minut (GPM) de apă care poate curge prin supapă la o cădere de presiune de 1 psi.
Pentru a calcula valoarea Cv necesară pentru aplicația dvs., trebuie să cunoașteți debitul, căderea de presiune și greutatea specifică a fluidului. Formula pentru calcularea Cv este următoarea:
Cv = Q / √ΔP
Unde:
Cv = coeficient de debit
Q = Debit (GPM)
ΔP = Pierdere de presiune (psi)
După ce ați calculat valoarea Cv necesară, puteți selecta o supapă cu o valoare nominală Cv egală sau mai mare decât valoarea calculată.
Calculele căderii de presiune
Pe lângă coeficientul de debit, calculele căderii de presiune pot fi utilizate și pentru a determina dimensiunea corespunzătoare a supapei. Calculele căderii de presiune iau în considerare pierderile prin frecare și alți factori care pot afecta fluxul de fluid prin supapă.
Există mai multe metode disponibile pentru calcularea căderii de presiune, inclusiv utilizarea de formule empirice și simulări pe computer. Metoda specifică pe care o alegeți va depinde de complexitatea sistemului dvs. și de precizia necesară.
Tipuri de supape fluture pneumatice și considerații privind dimensionarea acestora
Există mai multe tipuri de supape fluture pneumatice disponibile, fiecare cu propriile caracteristici și aplicații unice. Să aruncăm o privire mai atentă la unele dintre cele mai comune tipuri și la considerentele lor privind dimensiunea:

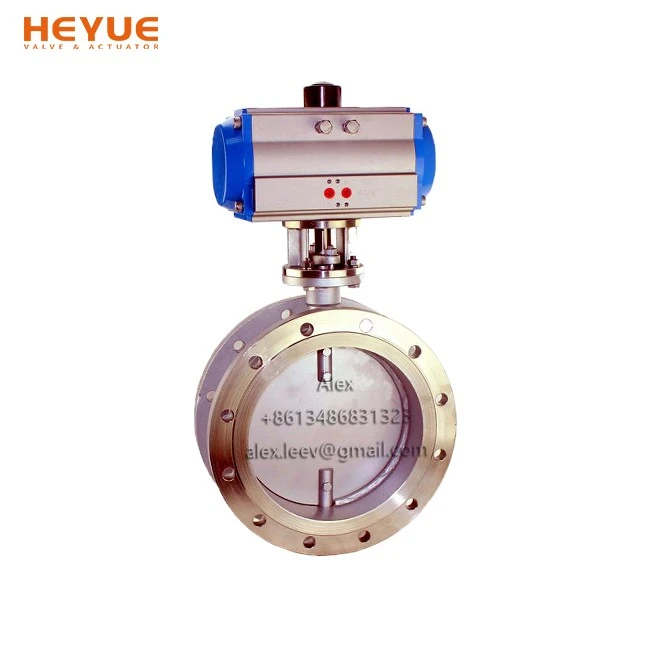

Supapă fluture cu flanșă de ventilație pneumatică
Supapele fluture cu flanșă de ventilație pneumatică sunt utilizate în mod obișnuit în sistemele de ventilație pentru a controla fluxul de aer sau gaz. Sunt concepute pentru a oferi o etanșare etanșă și sunt disponibile într-o varietate de dimensiuni și materiale.
Când dimensionați o supapă fluture cu flanșă de ventilație pneumatică, este important să luați în considerare debitul de aer, căderea de presiune și cerințele specifice ale sistemului de ventilație. În plus, dimensiunea supapei trebuie să fie compatibilă cu dimensiunea conductei pentru a asigura o potrivire adecvată.
Supapă pneumatică fluture sanitară
Supapele fluture sanitare pneumatice sunt proiectate special pentru utilizare în industria alimentară, a băuturilor și în industria farmaceutică. Sunt fabricate din materiale de înaltă calitate care sunt rezistente la coroziune și contaminare și sunt ușor de curățat și întreținut.
Când se dimensionează o supapă fluture sanitară pneumatică, este important să se ia în considerare debitul, căderea de presiune și tipul de fluid manipulat. În plus, dimensiunea supapei trebuie să fie compatibilă cu sistemul de conducte pentru a asigura o potrivire adecvată și pentru a minimiza riscul de contaminare.
Supapă fluture triplă excentrică pneumatică
Supapele fluture triple excentrice pneumatice sunt proiectate pentru utilizare în aplicații de înaltă presiune și temperatură înaltă. Acestea au un design unic cu triplu excentric care oferă o etanșare etanșă și reduce frecarea și uzura.
Când se dimensionează o supapă fluture cu triplu excentric pneumatic, este important să se ia în considerare debitul, căderea de presiune și condițiile de funcționare ale sistemului. În plus, dimensiunea supapei trebuie să fie compatibilă cu sistemul de conducte pentru a asigura o potrivire adecvată și pentru a minimiza riscul de scurgere.
Concluzie
Selectarea dimensiunii adecvate a unei supape fluture pneumatice este o decizie critică care necesită o luare în considerare atentă a mai multor factori. Înțelegând elementele de bază ale supapelor fluture pneumatice, luând în considerare debitul, căderea de presiune, condițiile de funcționare și dimensiunea țevii și efectuând calculele de dimensionare necesare, vă puteți asigura că alegeți supapa potrivită pentru aplicația dvs.
La compania noastră, ne angajăm să oferim clienților noștri supape fluture pneumatice de înaltă calitate și sfaturi de specialitate cu privire la dimensionarea și selecția supapelor. Dacă aveți întrebări sau aveți nevoie de ajutor pentru a alege supapa potrivită pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați. Echipa noastră de profesioniști cu experiență este aici pentru a vă ajuta la fiecare pas.
Referințe
- Crane Co., „Flow of Fluids Through Valves, Fittings, and Pipe”, Lucrarea tehnică nr. 410.
- ISA - Societatea de instrumentare, sisteme și automatizare, „Manual de măsurare a debitului: desene și aplicații industriale”.
- Asociația producătorilor de supape din America (VMAA), „Standarde și informații tehnice pentru supape”.
