Vanele electrice cu bilă sunt ansambluri complexe compuse din mai multe componente cheie care lucrează împreună pentru a asigura un control precis și fiabil al fluxului de fluid în sistemele automate. Înțelegerea echipamentelor implicate în supapele electrice cu bilă ajută la aprecierea funcționalității acestora, cerințele de întreținere și adecvarea aplicației.
Componentele de bază ale supapelor electrice cu bilă
Corp de supapă și bilă
Corpul supapei este structura principală care adăpostește componentele interne și oferă puncte de conectare pentru sistemele de conducte. Este fabricat de obicei din materiale durabile, cum ar fi oțel inoxidabil, alamă sau PVC, alese în funcție de fluidul specific și de condițiile de funcționare. În interiorul corpului se află bila-o sferă goală, prelucrată cu precizie, care controlează fluxul. Bila este susținută de scaune și garnituri care asigură o funcționare etanșă-la scurgeri atunci când supapa este închisă.
Actuator electric

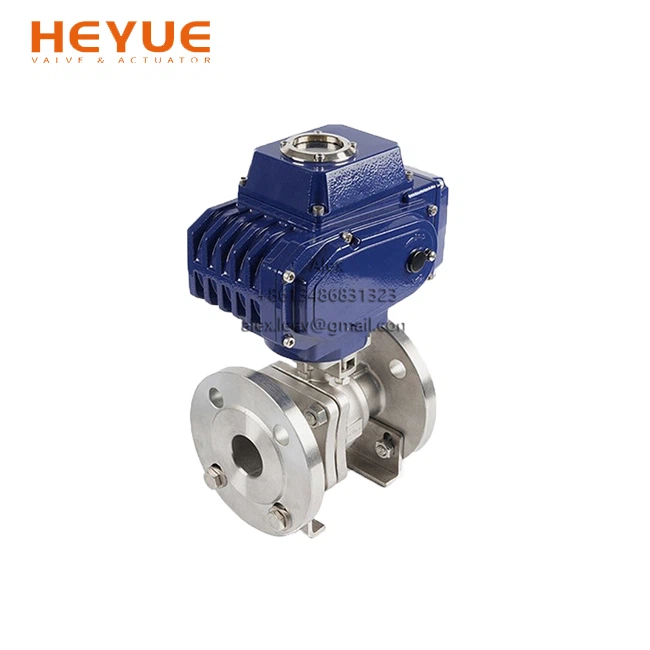

Montat deasupra corpului supapei, actuatorul electric este inima sistemului de automatizare. Constă în principal dintr-un motor electric, mecanism de angrenaj și circuite de control. La primirea semnalelor electrice, motorul antrenează angrenajele pentru a roti tija și bila supapei, deschizând sau închizând supapa. Unele actuatoare includ senzori de poziție sau potențiometre pentru a oferi feedback cu privire la poziția supapei pentru control precis sau integrare în sisteme automate.
Tijă de supapă și garnituri de tijă
Tija conectează actuatorul la bilă, transmitând cuplul pentru a o roti. Garniturile tijei previn scurgerile de lichid în jurul zonei tijei, menținând integritatea sistemului și siguranța mediului.
Întrerupătoare de limită și indicatoare de poziție
Multe supape electrice cu bilă sunt echipate cu întrerupătoare de limită care semnalează când supapa ajunge în pozițiile complet deschise sau complet închise. Indicatorii de poziție reprezintă vizual starea curentă a supapei, facilitând monitorizarea și depanarea.
Interfață de control
Aceste supape au adesea conectori sau terminale electrice pentru alimentare și control
