Cum funcționează o valvă fluture pneumatică cu borne de prindere?

Hei acolo! În calitate de furnizor de supape fluture pneumatice, sunt încântat să descopăr cum funcționează aceste dispozitive ingenioase. Să ne scufundăm direct!

Elementele de bază ale unei supape fluture pneumatice

În primul rând, s-ar putea să vă întrebați ce este de fapt o supapă fluture cu ureche pneumatică. Ei bine, este un tip de supapă care utilizează presiunea aerului pentru a controla fluxul de fluid printr-o conductă. Partea „cu urechi” înseamnă că are urechi pe exteriorul corpului supapei, care îi permit să fie înșurubat între două flanșe dintr-o conductă. Iar „fluturele” din nume vine de la discul din interiorul supapei, care arată ca aripa unui fluture.

Componentele cheie

Să aruncăm o privire la principalele componente ale unei supape fluture pneumatice.

1. Corpul supapei: Aceasta este carcasa exterioară a supapei. De obicei, este fabricat din materiale robuste, cum ar fi fonta, oțel inoxidabil sau aluminiu, în funcție de aplicație. Corpul adăpostește toate celelalte componente și oferă un punct de conectare la conductă.
2. Disc: Discul este inima supapei fluture. Este o placă circulară care se rotește în corpul supapei pentru a controla fluxul de fluid. Când discul este paralel cu fluxul, supapa este complet deschisă, iar când este perpendiculară, supapa este complet închisă.
3. Tulpina: Tija este o tijă care conectează discul la servomotor. Transferă mișcarea de rotație de la actuator la disc, permițându-i să se deschidă și să se închidă.
4. Actuator: Servomotorul este cel care face ca supapa să se miște. Într-o supapă fluture pneumatică, actuatorul este alimentat de aer comprimat. Când aerul este furnizat actuatorului, acesta creează o forță care rotește tija, care la rândul său rotește discul.
5. Sigilii: Garniturile sunt folosite pentru a preveni scurgerile între disc și corpul supapei. Sunt de obicei fabricate din elastomeri precum cauciucul sau siliconul, care asigură o etanșare etanșă chiar și la presiune ridicată.

Cum funcționează

Acum că cunoaștem componentele, să vedem cum funcționează de fapt o supapă fluture pneumatică.

Deschiderea supapei

Când doriți să deschideți supapa, servomotorului este furnizat aer comprimat. Presiunea aerului creează o forță care împinge un piston sau o diafragmă în interiorul actuatorului. Această forță determină actuatorul să rotească tija în sens invers acelor de ceasornic (când este privit de sus). Pe măsură ce tija se rotește, rotește discul, care se deplasează dintr-o poziție perpendiculară într-o poziție paralelă în raport cu fluxul de fluid în conductă. Când discul este paralel cu fluxul, supapa este complet deschisă, iar fluidul poate curge liber prin conductă.

Închiderea supapei

Pentru a închide supapa, alimentarea cu aer comprimat către actuator este inversată. Presiunea aerului împinge acum pistonul sau diafragma în direcția opusă, determinând actuatorul să rotească tija în sensul acelor de ceasornic. Pe măsură ce tija se rotește, discul se deplasează dintr-o poziție paralelă într-o poziție perpendiculară în raport cu fluxul de fluid. Când discul este perpendicular pe flux, supapa este complet închisă, iar fluidul nu poate curge prin conductă.

Controlul fluxului

Pe lângă deschiderea și închiderea completă a supapei, pentru controlul debitului poate fi folosită și o supapă tip fluture cu ureche pneumatică. Prin reglarea cantității de presiune a aerului furnizată actuatorului, puteți poziționa discul la orice unghi între complet deschis și complet închis. Acest lucru vă permite să reglați debitul de fluid prin conductă.

Aplicații

Supapele fluture pneumatice sunt utilizate într-o mare varietate de aplicații în diferite industrii. Iată câteva exemple comune:

• Tratarea apei: În stațiile de tratare a apei, aceste supape sunt utilizate pentru a controla fluxul de apă și substanțe chimice în procesul de tratare. Ele pot fi utilizate pentru a regla debitul de apă în și din rezervoare, precum și pentru a controla dozarea substanțelor chimice.
• Sisteme HVAC: În sistemele de încălzire, ventilație și aer condiționat (HVAC), supapele fluture pneumatice sunt utilizate pentru a controla fluxul de aer și apă. Ele pot fi folosite pentru a regla temperatura și umiditatea unei clădiri prin controlul debitului de apă caldă sau rece prin radiatoare sau dispozitive de tratare a aerului.
• Industria alimentară și a băuturilor: În industria alimentară și a băuturilor, aceste supape sunt utilizate pentru a controla fluxul de lichide și gaze în timpul procesului de producție. Acestea pot fi utilizate pentru a controla fluxul de ingrediente într-un rezervor de amestecare, precum și pentru a regla fluxul de produse finite dintr-o linie de îmbuteliere sau de conserve.
• Industria chimică: În industria chimică, supapele fluture pneumatice sunt utilizate pentru a controla fluxul de substanțe chimice în conducte. Ele pot fi utilizate pentru a regla fluxul de substanțe chimice corozive sau periculoase, precum și pentru a controla presiunea și temperatura substanțelor chimice.

De ce să alegeți supapele noastre pneumatice fluture

În calitate de furnizor de supape fluture pneumatice, ne mândrim să oferim produse de înaltă calitate, fiabile și ușor de utilizat. Iată câteva motive pentru care ar trebui să alegeți valvele noastre:

• Materiale de calitate: Folosim numai cele mai bune materiale la fabricarea supapelor noastre. Corpurile noastre de supape sunt fabricate din fontă de calitate superioară sau oțel inoxidabil, ceea ce oferă o durabilitate excelentă și rezistență la coroziune. Discurile noastre sunt realizate din materiale prelucrate cu precizie, ceea ce asigură o etanșare etanșă și o funcționare lină.
• Design avansat: Vanele noastre sunt proiectate cu cea mai recentă tehnologie pentru a asigura performanțe optime. Folosim software avansat de proiectare asistată de computer (CAD) pentru a ne proiecta supapele, ceea ce ne permite să optimizăm forma și dimensiunea componentelor pentru o eficiență maximă.
• Opțiuni de personalizare: Înțelegem că fiecare aplicație este unică, motiv pentru care oferim o gamă largă de opțiuni de personalizare pentru supapele noastre. Putem personaliza dimensiunea, materialul și configurația supapelor noastre pentru a satisface cerințele dumneavoastră specifice.
• Serviciu Clienți excelent: Ne angajăm să oferim clienților noștri cele mai bune servicii posibile. Echipa noastră de ingineri și tehnicieni cu experiență este disponibilă pentru a vă răspunde întrebărilor și pentru a vă oferi asistență tehnică. De asemenea, oferim livrare rapidă și prețuri competitive.

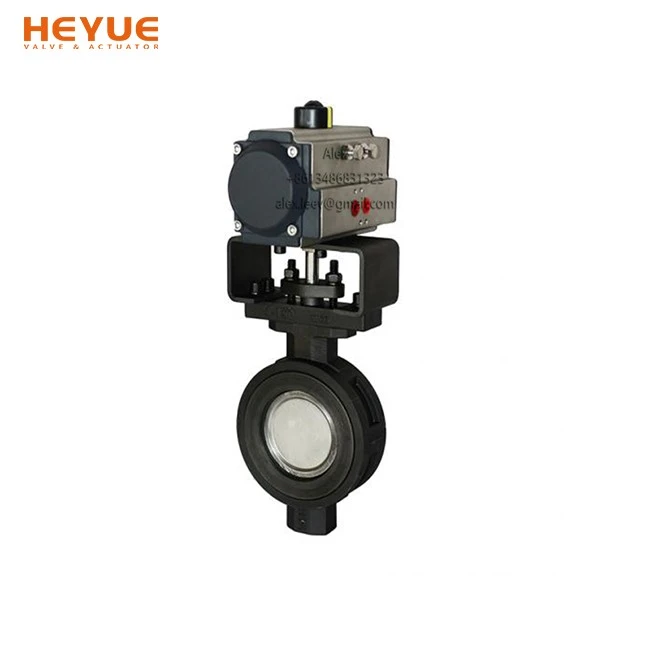

Dacă sunteți interesat de nostruSupapă pneumatică tip fluture,Supapă fluture dublă excentrică pneumatică de înaltă performanță, sauSupapă fluture cu flanșă pneumatică, nu ezitați să ne contactați pentru o ofertă sau pentru a discuta nevoile dumneavoastră specifice. Suntem aici pentru a vă ajuta să găsiți soluția perfectă de supapă pentru aplicația dvs.

Referințe

• „Manualul supapelor”, de Crane Co.
• „Supape industriale: selecție și dimensionare”, de Cameron Iron Works, Inc.
